配置时钟树

本教程将引导您完成芯片时钟树的配置。时钟树是 MCU 的心脏，决定了 CPU 和外设的工作频率。正确配置时钟树是芯片模板开发中的关键步骤。

概述

McuStudio 提供可视化的时钟树配置工具，您可以通过拖拽和连线的方式，直观地配置芯片内部的时钟网络。时钟树配置支持：

时钟源选择（内部/外部）
PLL 倍频和分频配置
系统时钟、AHB、APB 总线时钟分频
实时频率计算和验证
版本管理，供同系列芯片复用

时钟树基本概念

时钟源

时钟源	缩写	频率范围	说明
高速内部振荡器	HSI	8 MHz	芯片内部 RC 振荡器，精度较低
高速外部振荡器	HSE	4-25 MHz	外部晶振，精度高
低速内部振荡器	LSI	40 kHz	用于看门狗和 RTC
低速外部振荡器	LSE	32.768 kHz	外部晶振，用于 RTC

时钟信号路径

HSI/HSE ──→ PLL ──→ SYSCLK ──→ AHB Prescaler ──→ HCLK
                                    │
                                    ├──→ APB1 Prescaler ──→ PCLK1 (最大 36 MHz)
                                    │
                                    └──→ APB2 Prescaler ──→ PCLK2 (最大 72 MHz)

PLL 配置

PLL（锁相环）用于将输入时钟倍频到更高频率：

// PLL 配置参数
{
  PLLSource: 'HSE',         // PLL 输入源：HSI 或 HSE
  PLLMul: '9',              // PLL 倍频系数（2-16）
  PLLDiv: '1',              // PLL 分频系数（可选）
  SYSCLKSource: 'PLLCLK'    // 系统时钟源选择
}

配置步骤

创建时钟树版本

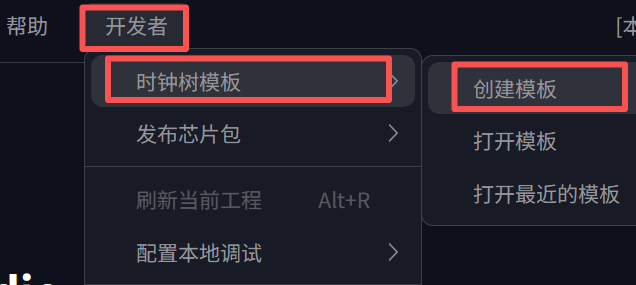

在菜单中点击开发者 >> 时钟树模板 >> 创建模板

create_clock_menu

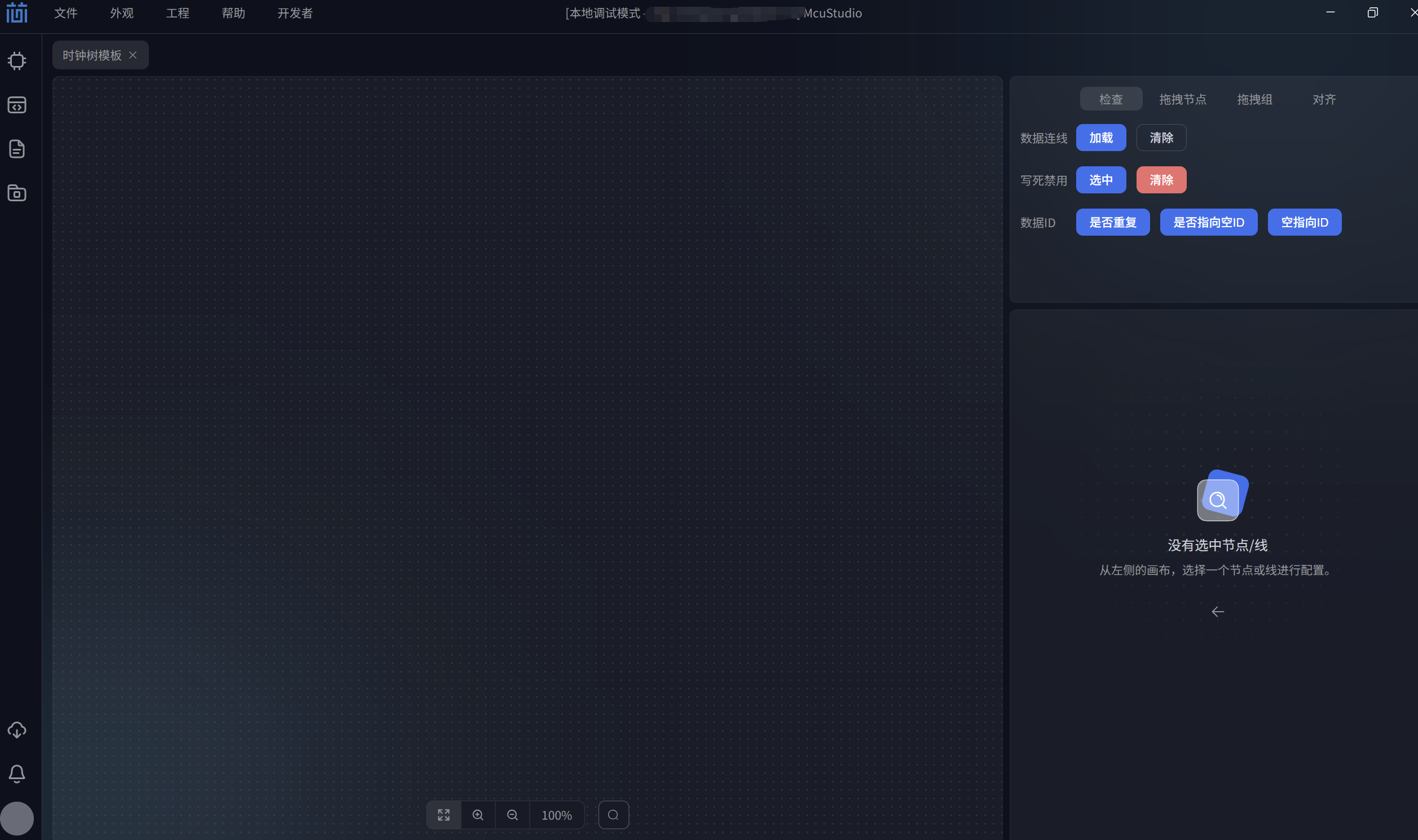

选择芯片模板工程下面的ips/_CLOCK/ui/系列路径,进入编辑界面

clock_edit_panel

接下来以下面的时钟树进行配置

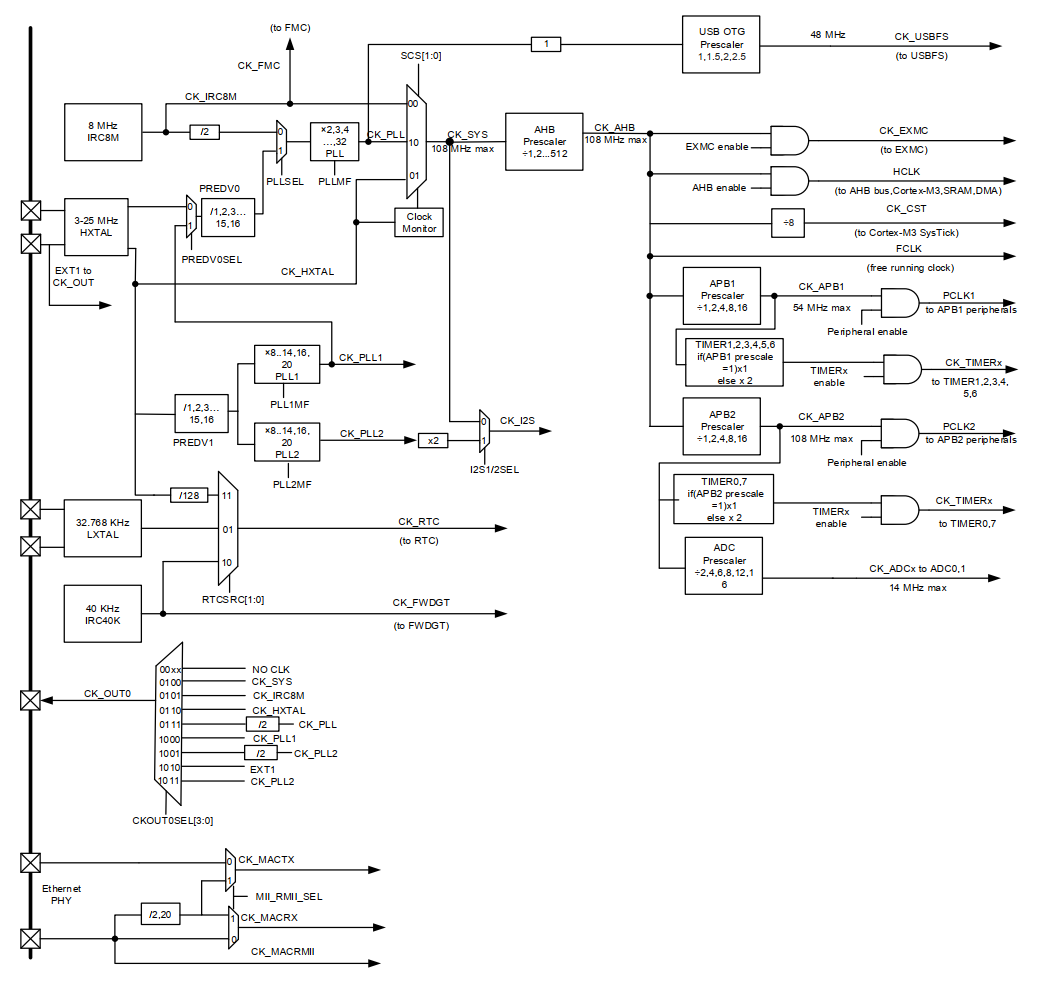

clock_tree

配置时钟源

时钟树的时钟源有 IRC8M,HXTAL(3-25M),LXTAL(32.768KHz),IRC40K

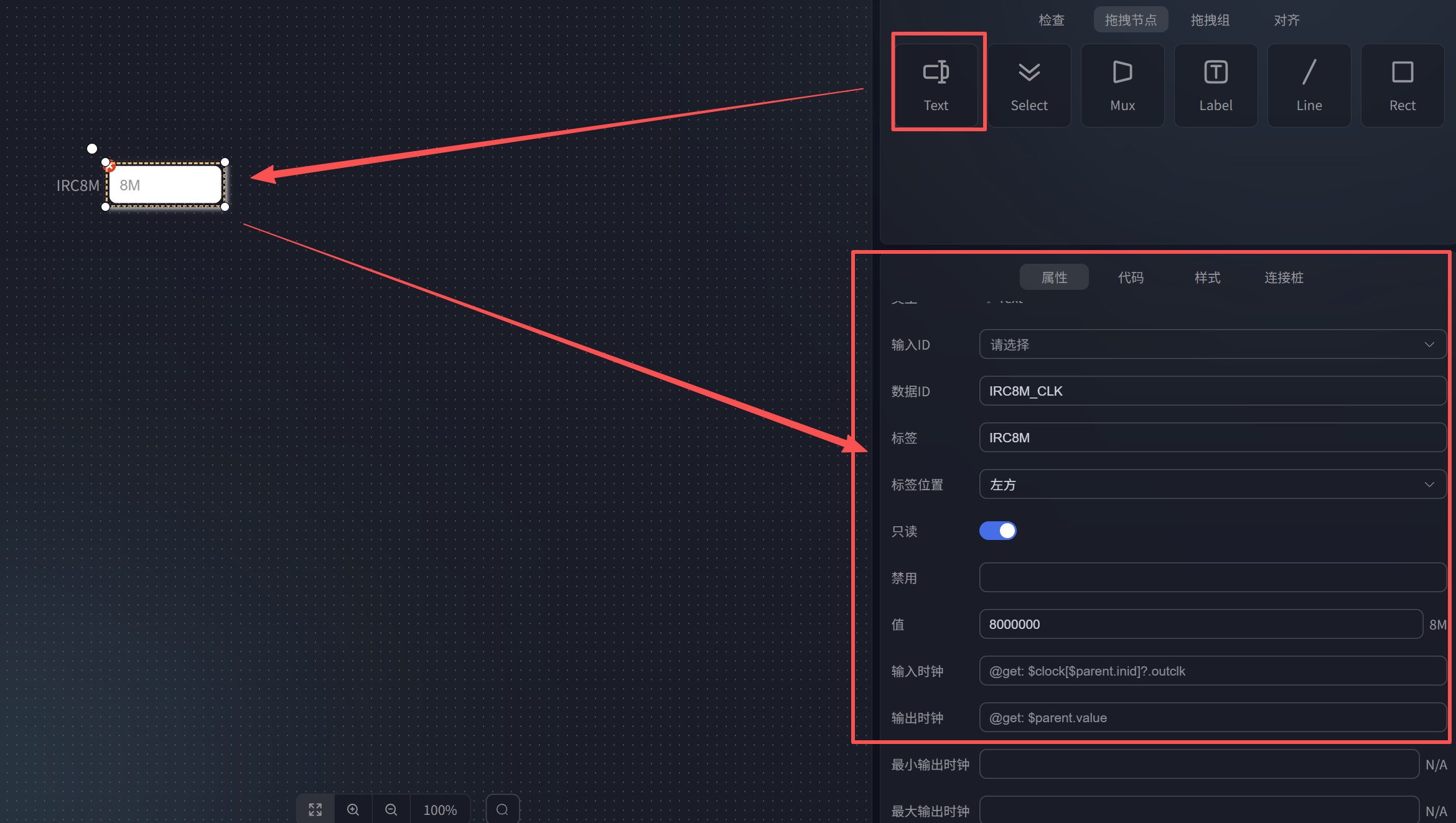

IRC8M 时钟源配置

IRC8M是内部高速时钟源，固定值8M，这里选择Text节点，拖拽到编辑区，选择节点，在界面右侧的属性面板中填写时钟源的配置参数：

输入ID: 时钟源不需要输入ID
数据ID：时钟源的ID，这里为IRC8M_CLK
标签：界面显示的标签，这里设置为IIRC8M
标签方向：左方
只读：IRC8M为固定频率，设置为只读
禁用：设置为空或者false
值：设置8000000
其他属性：默认

irc8m_node

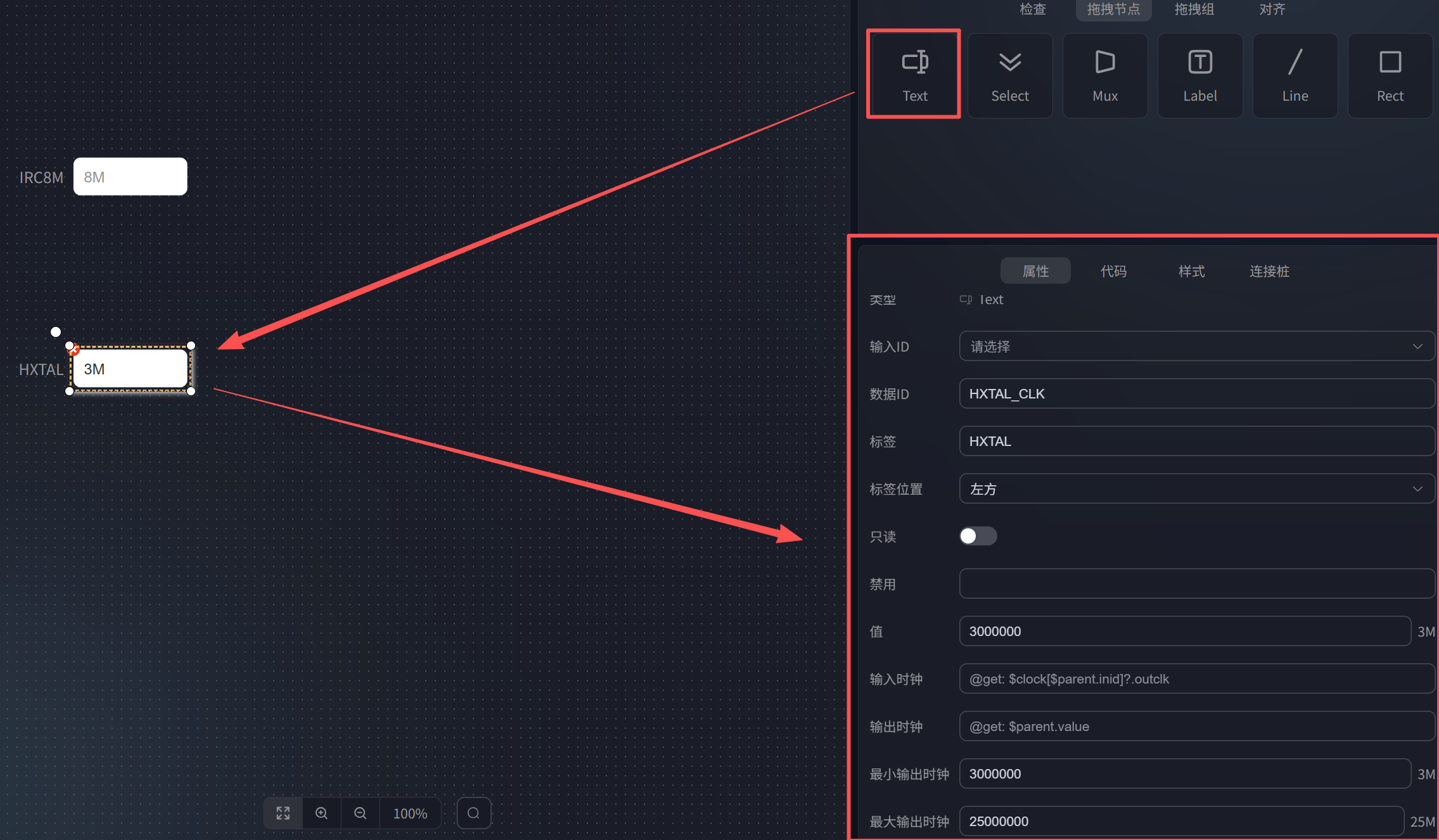

HXTAL 时钟源配置

HXTAL是外部晶振，频率范围3-25M，这里选择Text节点，拖拽到编辑区，选择节点，在界面右侧的属性面板中填写时钟源的配置参数：

输入ID: 时钟源不需要输入ID
数据ID：时钟源的ID，这里为HXTAL_CLK
标签：界面显示的标签，这里设置为HXTAL
标签方向：左方
只读：外部晶振的频率是可变的，关闭只读
禁用：设置为空或者false
值：设置3000000(建议根据真实情况设置默认频率)
最小输出时钟：3000000
最大输出时钟：25000000
其他属性：默认

LXTAL 时钟源配置

参考IRC8M的配置

IRC40K 时钟源配置

参考IRC8M的配置

分频配置

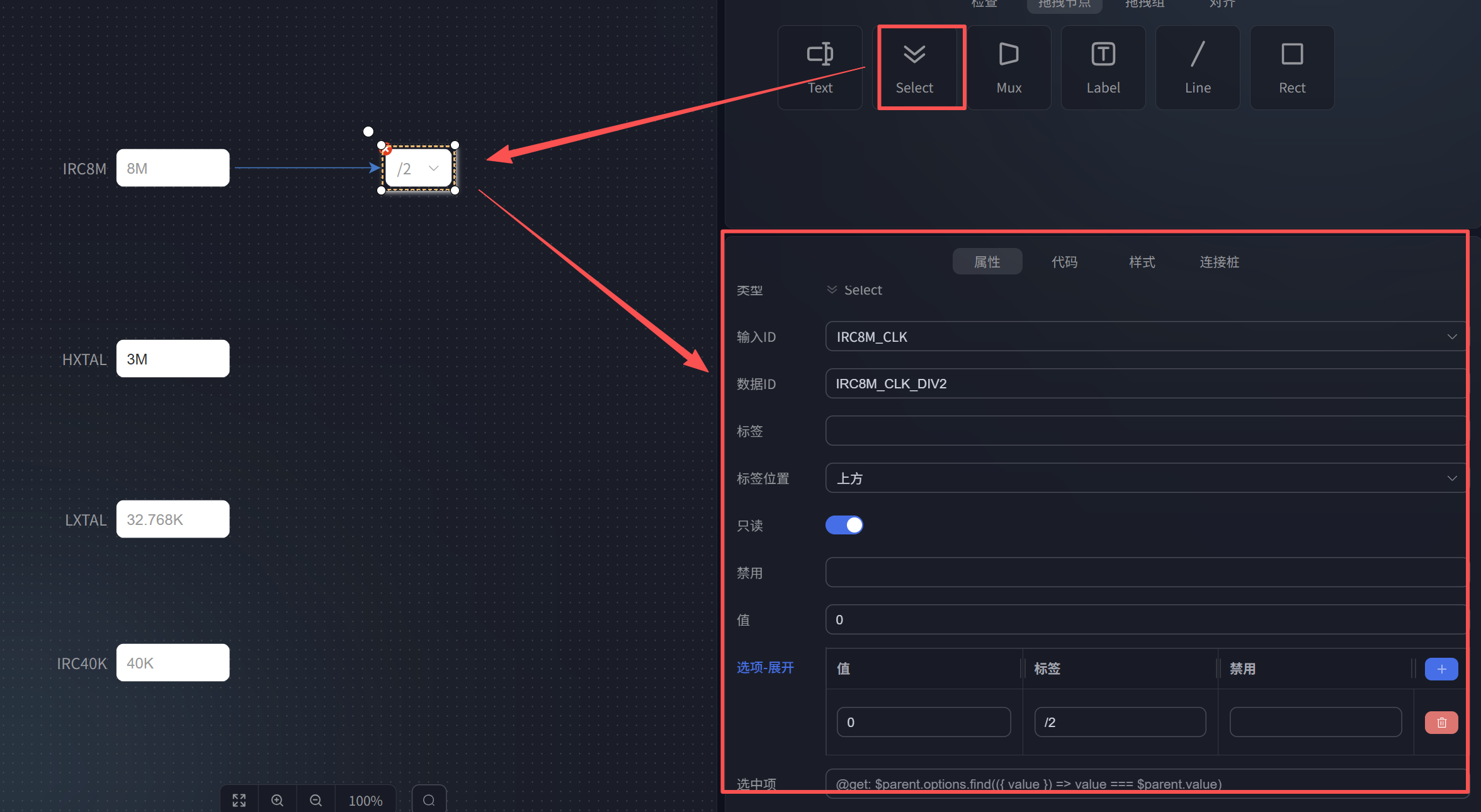

IRC8M的2分频

选择Select节点，拖拽到编辑区，选择节点，在界面右侧的属性面板中填写时钟源的配置参数：

输入ID: 选择IRC8M_CLK(也可以直接连接两个节点，会自动选择)
数据ID：IRC8M_CLK_DIV2
标签: 时钟树上没有标签，这里设置为空
只读：该分频是固定2分频，不需要设置，开启只读
禁用：设置为空或者false
值：默认
选项：新增一个选项，设置值和标签(/2)

irc8m_node_div2

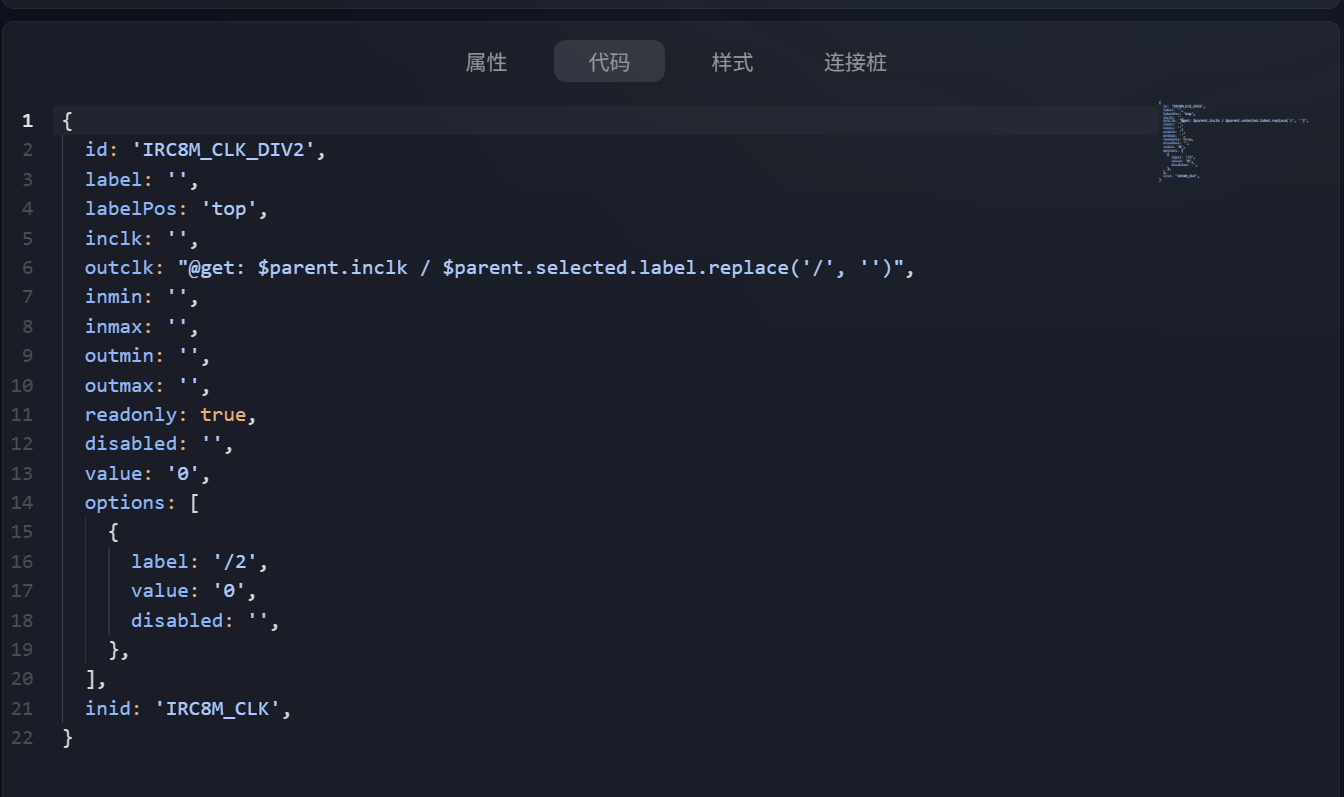

切到节点的代码模式，配置节点的算法,设置outclk的内容如下图所示

$parent.inclk表示当前节点的输入时钟
$parent.selected表示当前选中的选项(options节点)

irc8m_node_div2_code

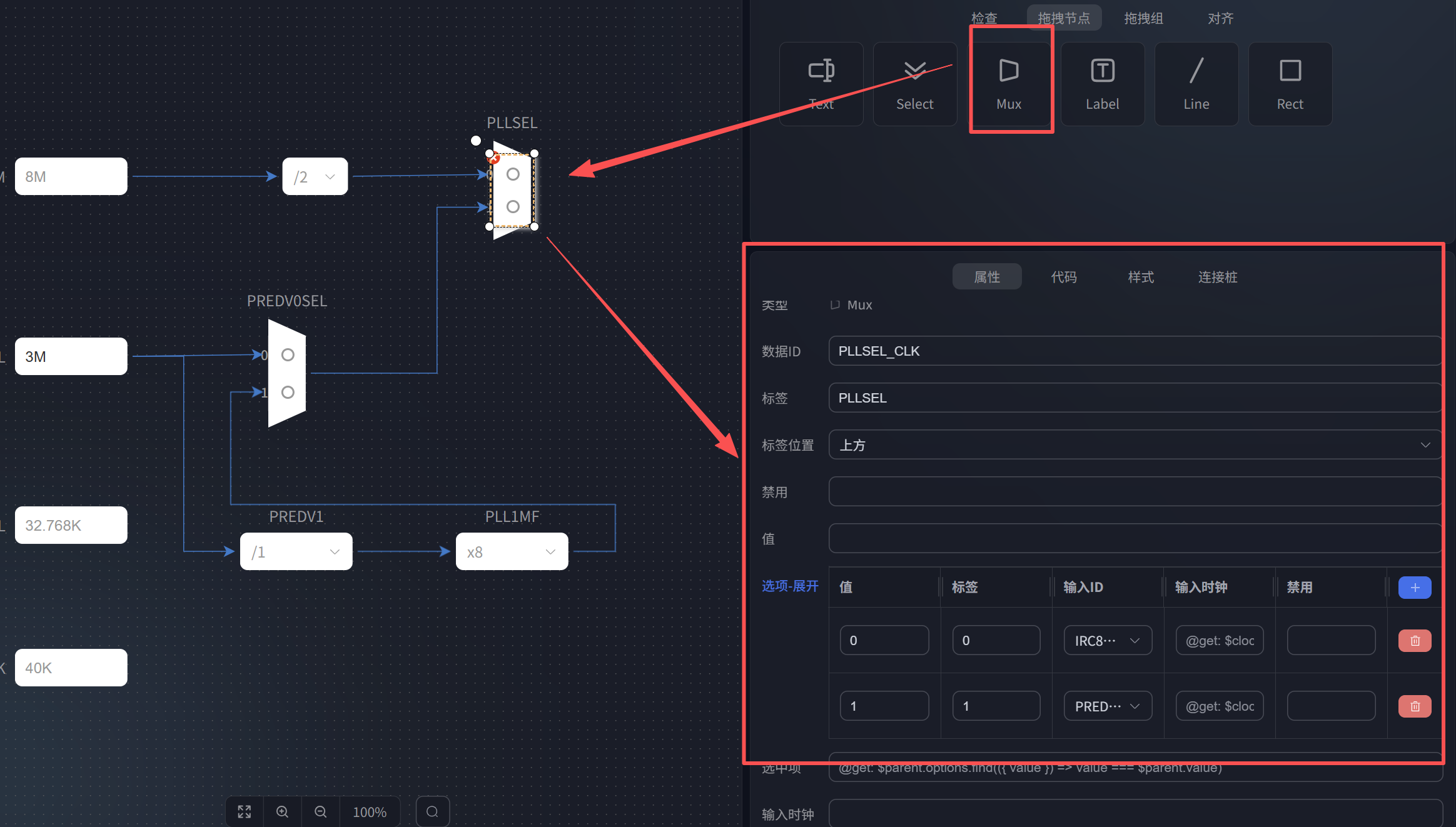

多路选择器配置

多路选择器有多个输入，一个输出，下面以PLLSEL为例拖拽Mux节点到编辑区

pllsel_node

倍频器配置

PLL1MF配置

选择Select节点，拖拽到编辑区，选择节点，在界面右侧的属性面板中填写时钟源的配置参数：

输入ID: 选择PREDV1(也可以直接连接两个节点，会自动选择)
数据ID：PLL1MF
标签: 时钟树上没有标签，这里设置为空
只读：该分频是可选的，关闭只读
禁用：设置为空或者false
值：0
选项：根据时钟树的实际选项增加选项

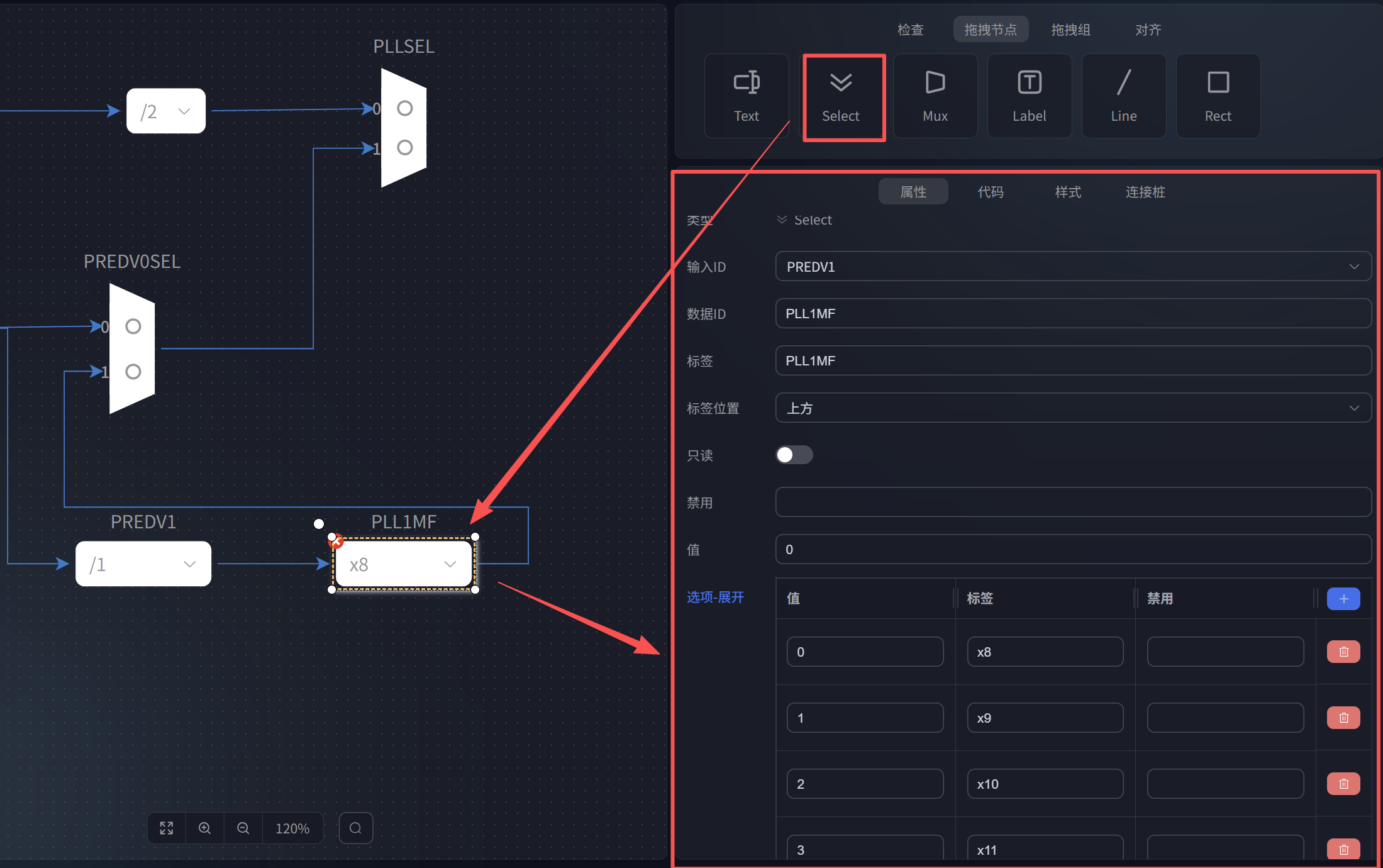

pll1mf_node

输出节点

输出节点一般作为时钟树的最终输出端

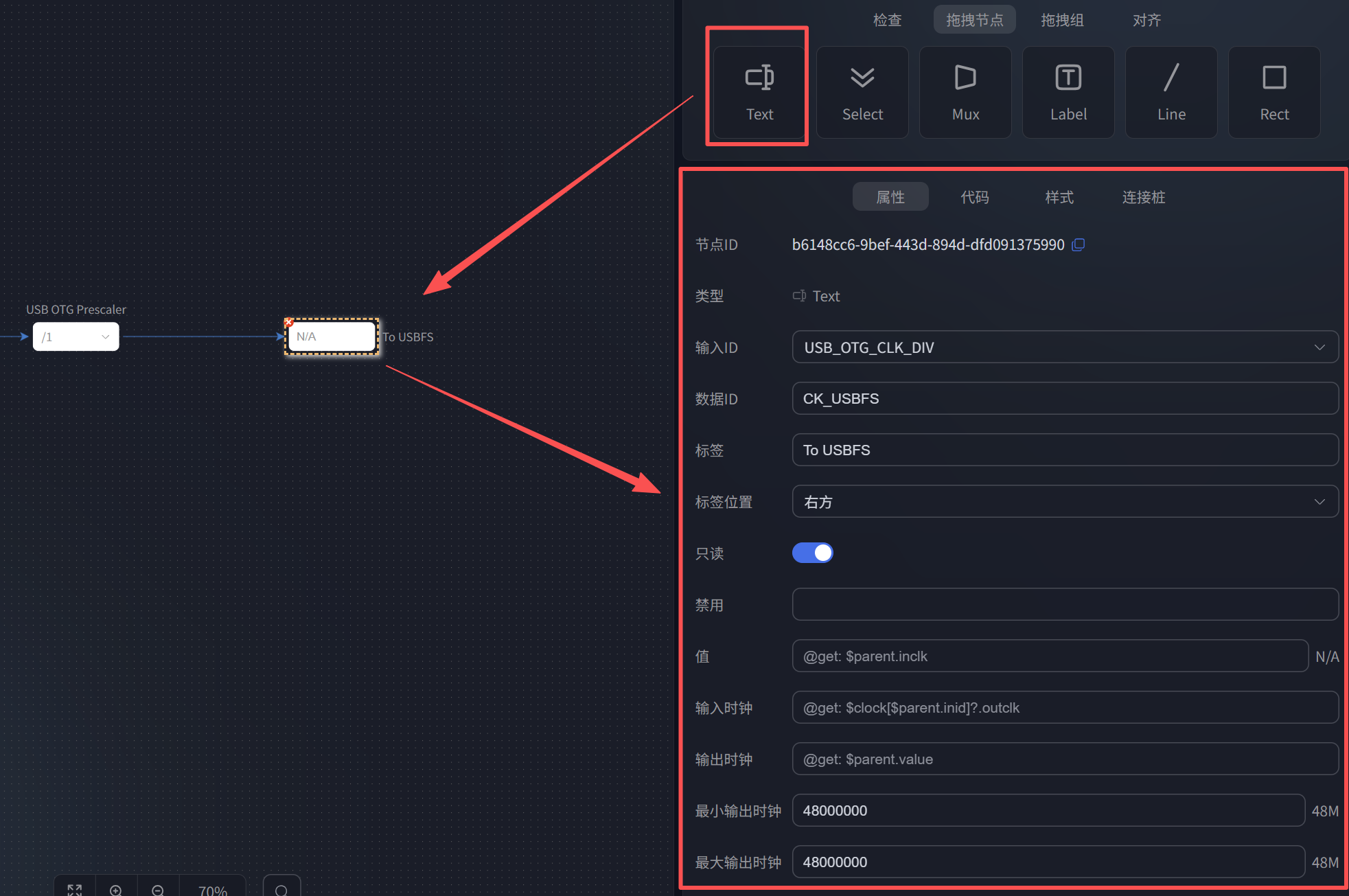

USBFS时钟节点

选择Text节点，拖拽到编辑区，按照相关信息配置

ck_usbfs_node
